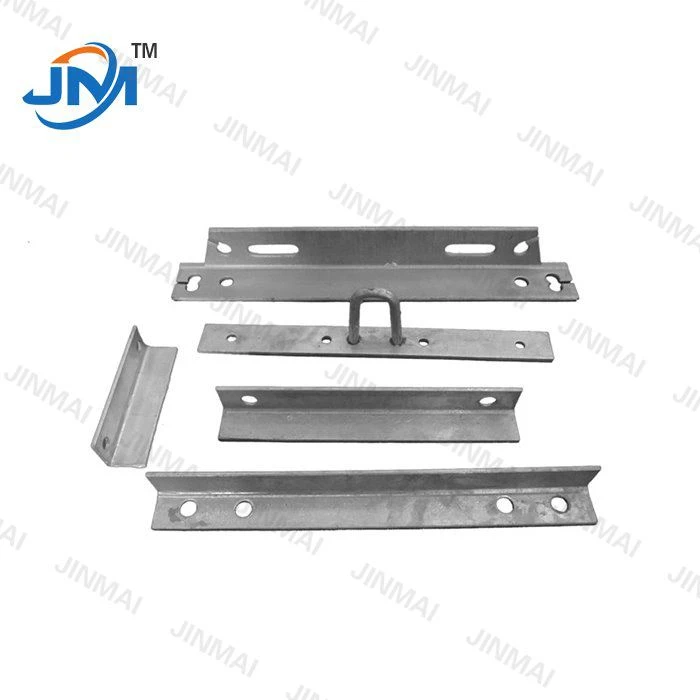

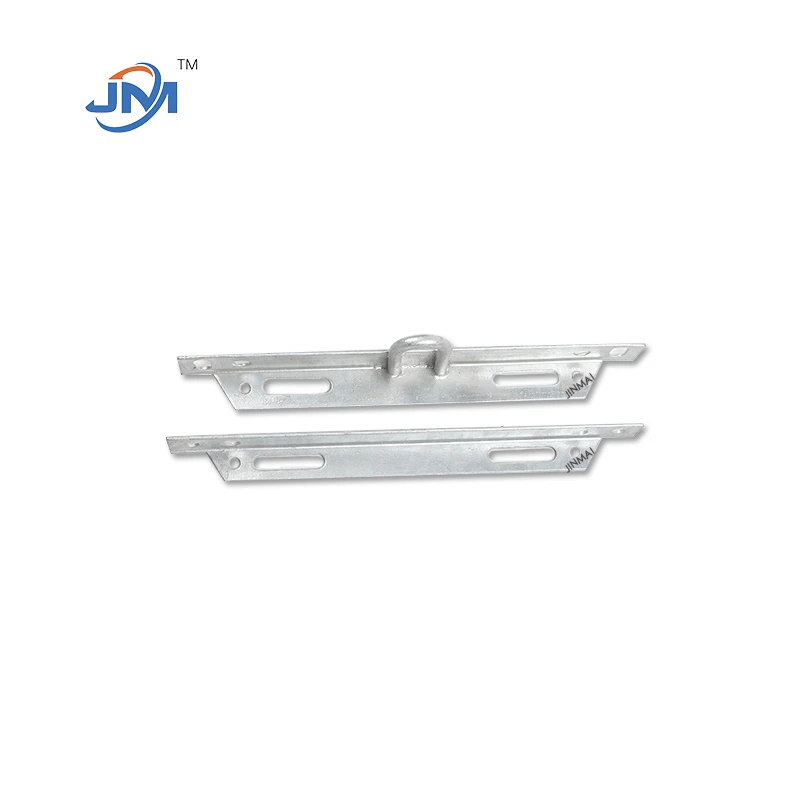

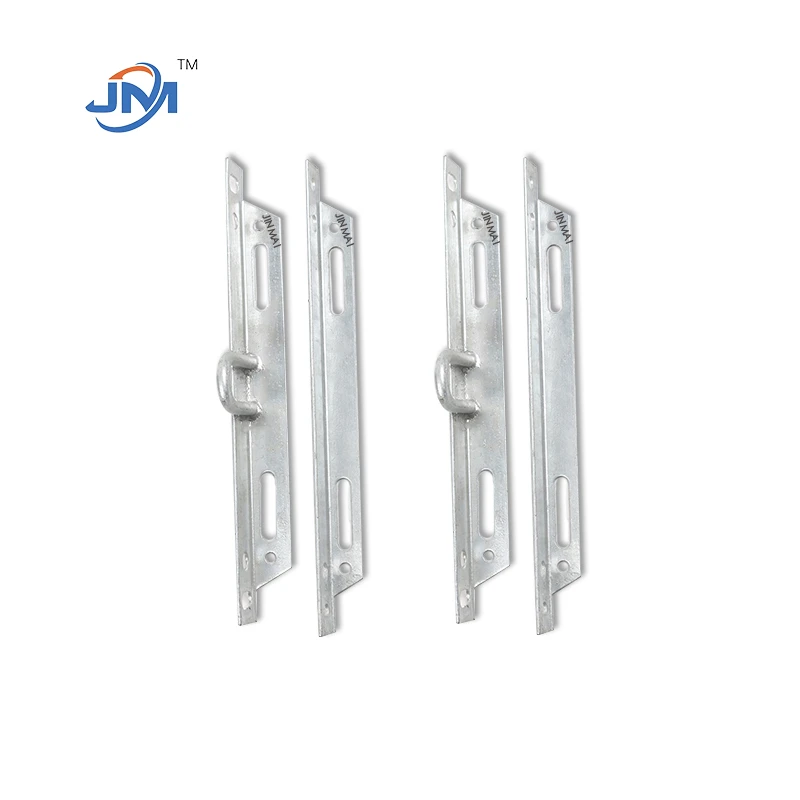

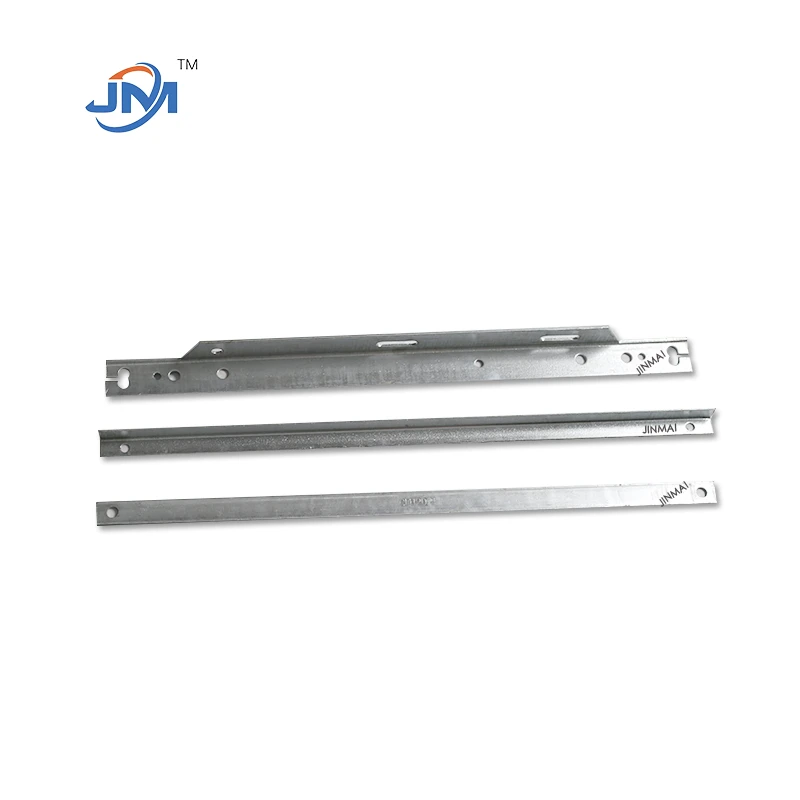

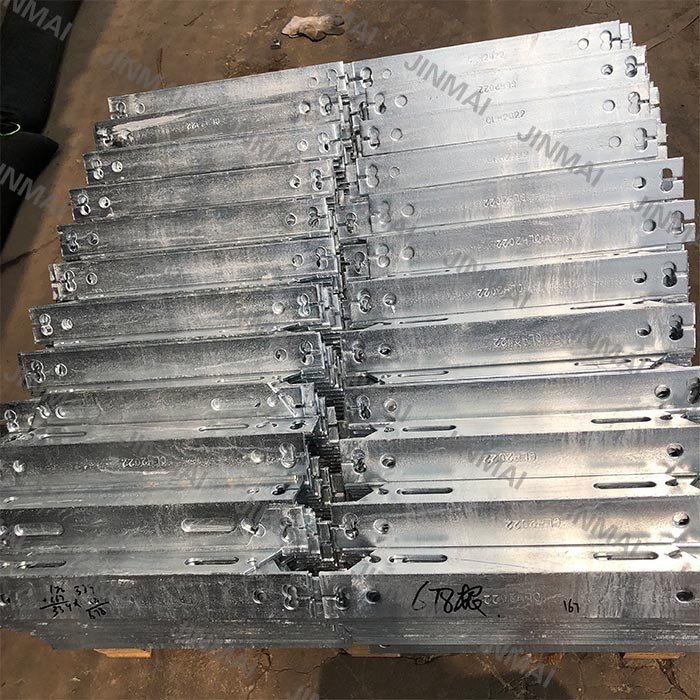

Elektrické příčné rameno

Elektrické příčné rameno, známé také jako nosný nosník, je důležitou součástí nadzemních přenosových a distribučních vedení. Používají se k podpoře izolátorů, vodičů a dalších elektrických zařízení, aby byla zajištěna správná vzdálenost a stabilita.

Materiál:

Tradiční dřevo má určité izolační vlastnosti, ale je snadno ovlivnitelné prostředím. Ocel (pozinkovaná i nerezová) má vysokou pevnost a odolnost a je také v současnosti nejpoužívanějším materiálem.

Funkce:

Zajistěte, aby izolátory a kování, nosné vodiče a hromosvody, a podle potřeby je udržujte v určité bezpečné vzdálenosti. Nainstalujte zařízení vedení, jako jsou rozvaděče, bleskojistky atd. Zajistěte stabilní nosnou plošinu pro vodič, aby se zabránilo zkratu a jiným poruchám způsobeným kontaktem se zemí nebo jinými předměty. Udržujte elektrický izolační výkon vedení, abyste zabránili mezifázovému-zkratu{4}}fázovému zkratu a výboji do země. Rozložte zátěž a rovnoměrně rozložte zátěž způsobenou přírodními faktory, jako je hmotnost vodiče, vítr, led a sníh nesený trolejovým vedením ke stožáru.

Typ:

Rovná příčná ramena: Jedná se o nejběžnější typ s jednoduchou horizontální konstrukcí používanou k podepření izolátorů a vodičů.
Křížová ramena ve tvaru V-: Se strukturou ve tvaru V- poskytuje lepší podporu vodičů, zvláště vhodná pro oblasti se silným větrem nebo dlouhými rozpětími.
Horizontální křížová ramena do V: S vodorovnou konstrukcí ve tvaru V- poskytují vyšší mechanickou pevnost a nižší odolnost proti větru a běžně se používají ve vysokonapěťových přenosových vedeních a rozvodnách.
Tangent Cross Arm: Používá se v přímých úsecích přenosových a distribučních vedení, poskytuje podporu vodičů a zajišťuje správnou rozteč a stabilitu.
Úhlová křížová ramena: Navržena pro podporu bodu, kde vodič mění směr, mohou mít různé konfigurace v závislosti na úhlu vychýlení.

Stručně řečeno, Electrical Crossarm hraje důležitou roli v energetickém systému a jeho výkon a kvalita přímo souvisí s bezpečným a stabilním provozem energetického systému. Při navrhování a instalaci elektrických příčných ramen je proto třeba plně zvážit různé faktory, aby bylo zajištěno, že splňují příslušné normy a požadavky.
