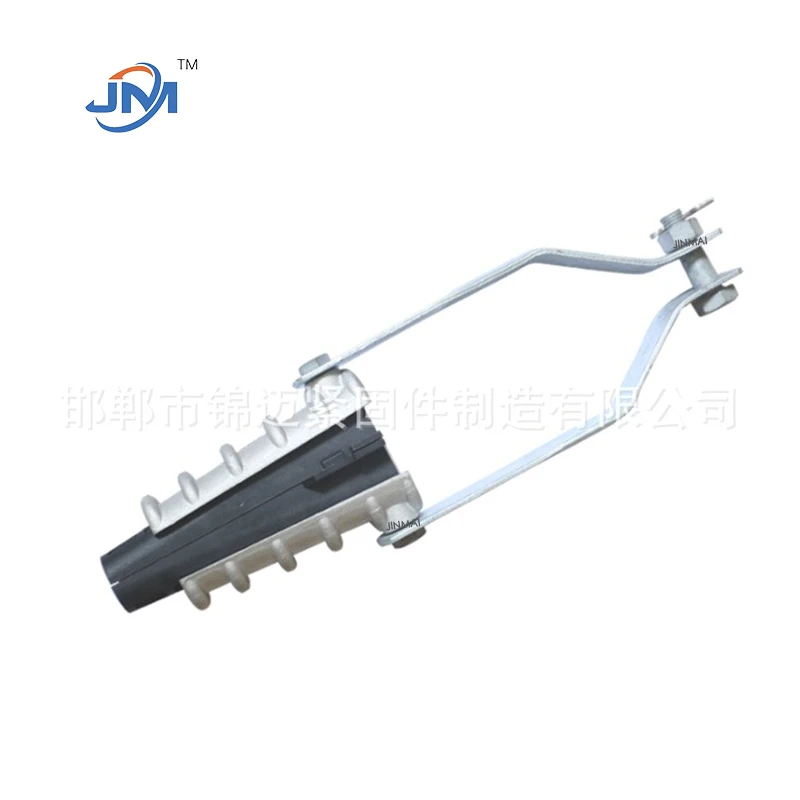

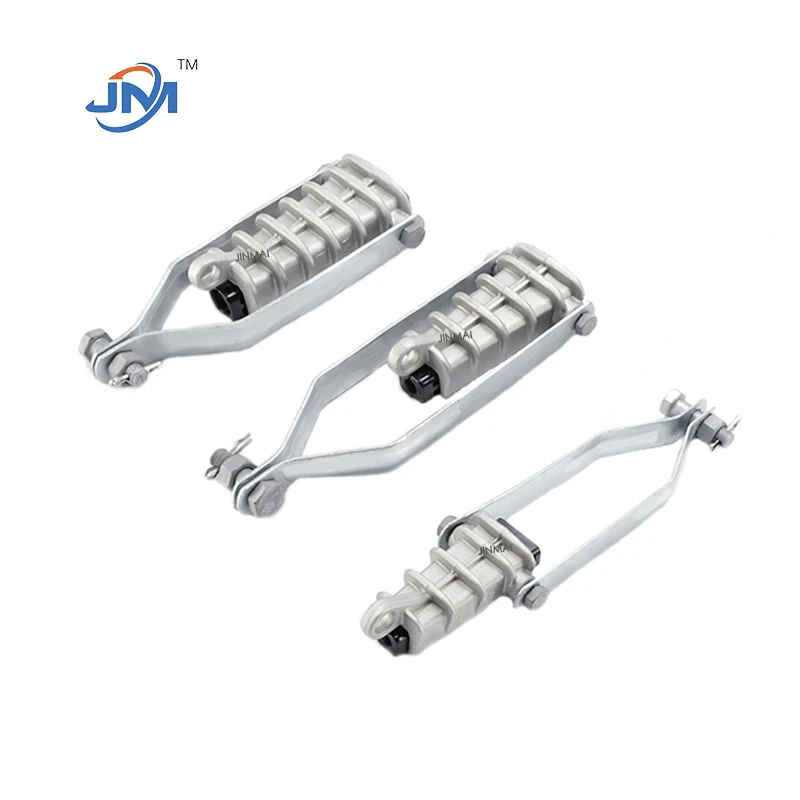

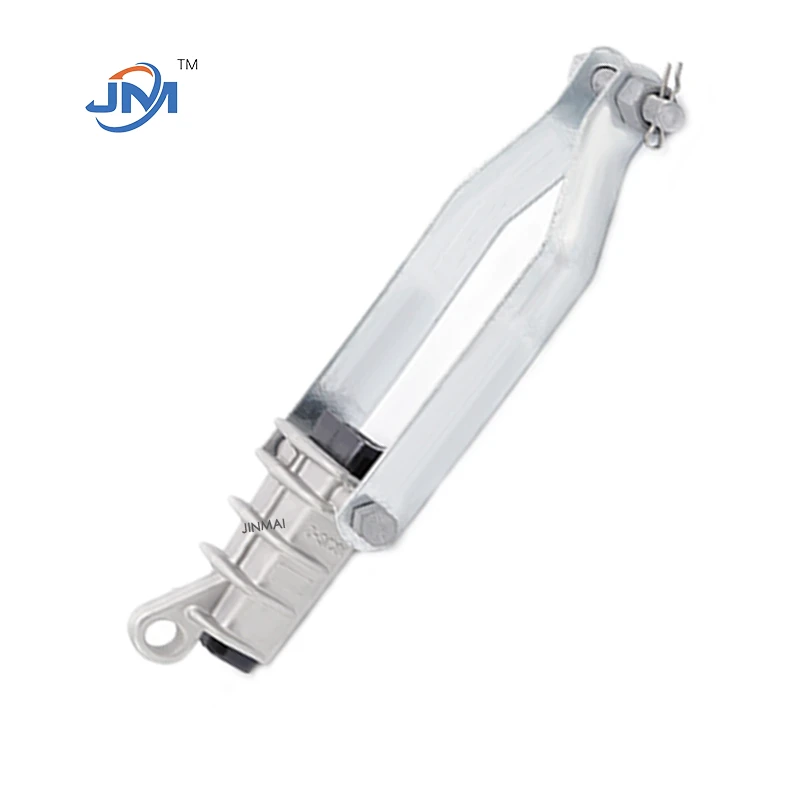

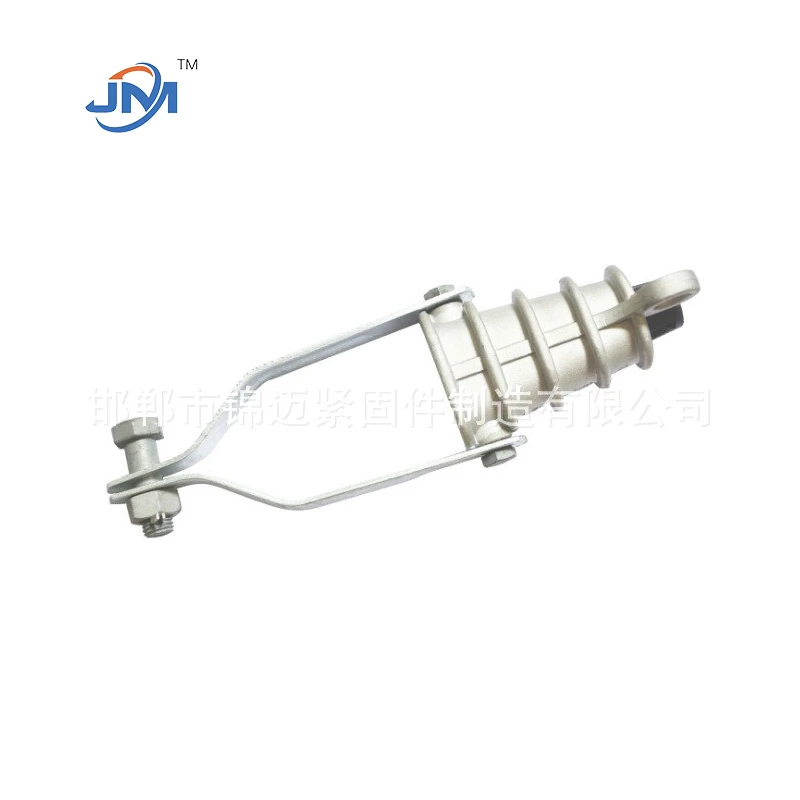

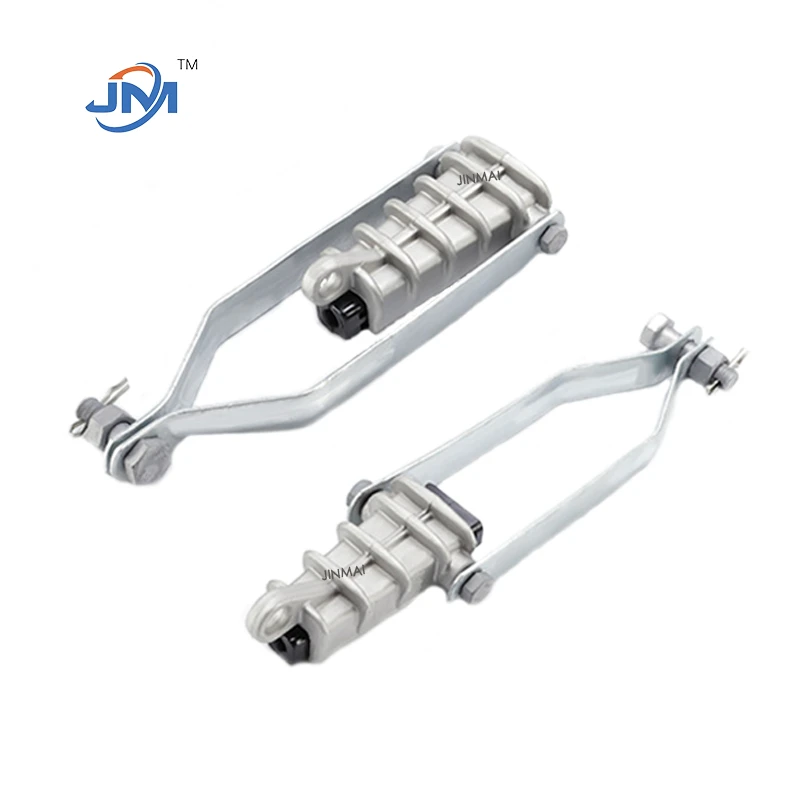

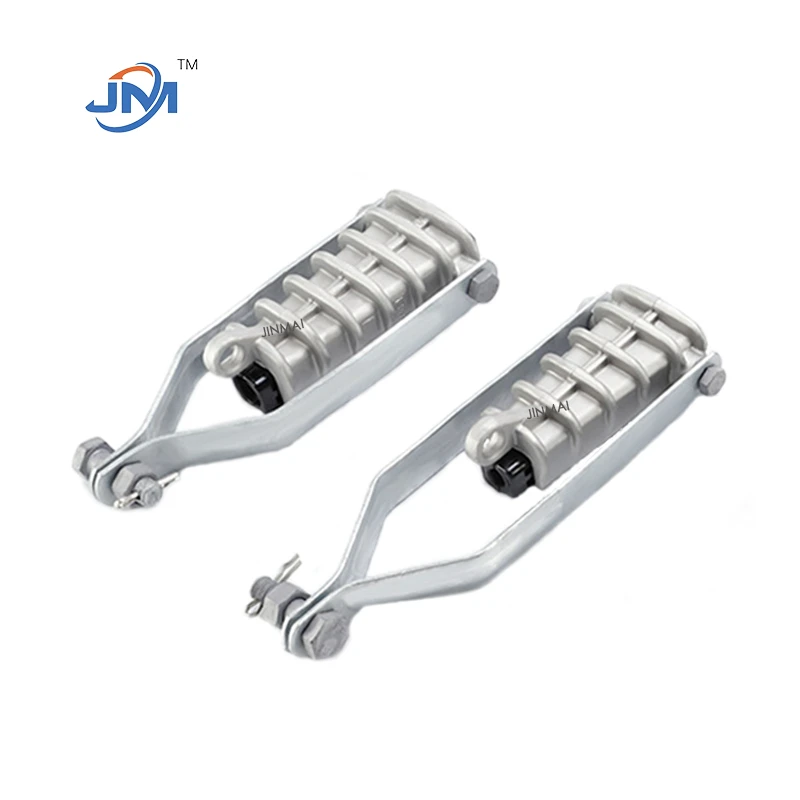

NXJG klínová{0}}izolovaná napínací svorka ve tvaru

NXJG klínové-izolované napínací svorky jsou specializované klínové{1}}napínací svorky pro nadzemní izolované vodiče. Patří k hardwaru elektrického vedení a používají se především na svorkách, rozích a odbočných stožárech nadzemních rozvodů k zajištění a utažení izolovaných nadzemních kabelů, které nesou plné napětí vodiče a dosahují tahového ukotvení vodiče na stožáru. Jsou nejběžněji používaným kotevním kotvícím hardwarem v městských a venkovských energetických distribučních sítích a modernizacích venkovských energetických sítí.

Tělo izolace ve tvaru klínu: -vysokopevnostní izolační kompozitní materiál (vyztužený plast) s několika výztužnými žebry a vnitřní uzamykací strukturou ve tvaru klínu-. Po vložení vodiče se automaticky zaklíní a utáhne tahem, bez hydraulického lisování; spoléhá na mechanické samouzamykání-pro zajištění kabelu. Koncový kroužek se používá k připojení kotevní desky, izolátoru a montážního bodu věže.

Pozinkovaný kotevní držák: Dva žárově -pozinkované ocelové ohýbané držáky, vybavené šrouby a -závlkami proti uvolnění na obou koncích, upínají a fixují tělo ve tvaru klínu-. Šrouby na druhém konci držáku se používají k připojení k hardwaru věže a prodlužovacím tyčím. Celkový design se vyznačuje vysokou pevností v tahu a je odolný proti korozi a korozi.

Příslušenství zamykacích koncovek: Černá koncová zátka + upevňovací šroub, který pomáhá omezit hloubku vložení drátu a zabraňuje prokluzování kabelu.

Snadná instalace bez hydraulických lisovacích nástrojů; Pokládání drátu, závitování a utahování šroubů jsou vše, co je potřeba k dokončení instalace, což výrazně snižuje obtížnost výstavby v terénu; Hlavní těleso má vestavěnou-izolaci, která eliminuje potřebu dalších izolačních objímek a snižuje riziko svodů vedení a fázových--zkratů; Celý držák je žárově-pozinkován a izolované tělo je odolné vůči slunečnímu záření, dešti a stárnutí při nízkých-teplotách, vhodné pro dlouhodobé-použití v exteriéru; Klínová-samouzamykací struktura ve tvaru klínu, vybavená závlačkami proti-uvolnění, odolává vibracím větru a tahání lanka, takže je méně náchylné k uvolnění; Lehčí než tradiční napínací svorky z hliníkové slitiny, což snižuje zatížení věží.

III. Opatření:

Model musí odpovídat oblasti průřezu vodiče-; příliš velký nebo příliš malý průměr drátu způsobí selhání upnutí; Během instalace se ujistěte, že je vodič zcela zasunut do klínové drážky, utáhněte šrouby držáku na požadovaný utahovací moment a nainstalujte závlačku; Přísně zakázáno použití s ​​holými vodiči pod vysokým napětím pro přenos energie na dlouhé{1}}vzdálenosti; vhodné pouze pro nadzemní izolované rozvodné vodiče.
